پروڈکٹ کا جائزہ

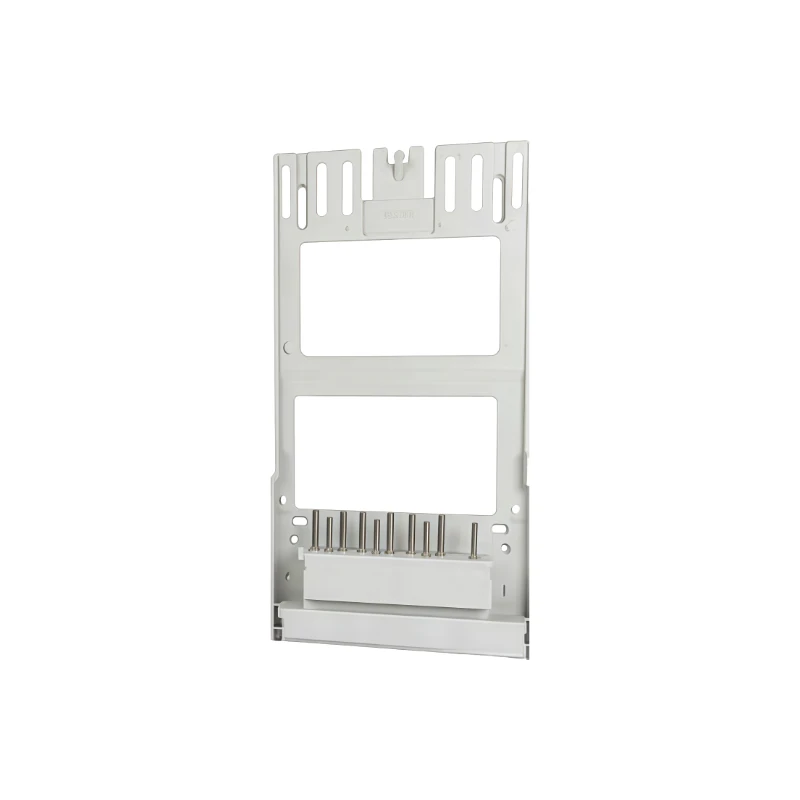

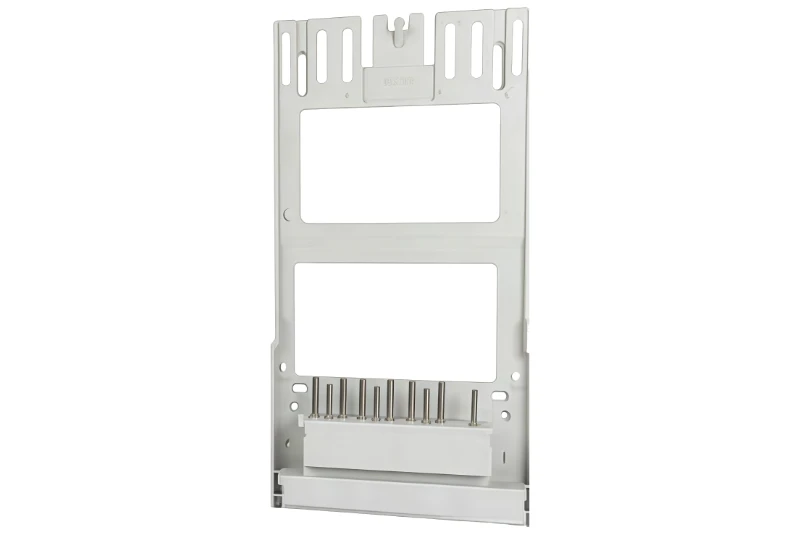

تھری فیز سی ٹی کلیئرنس اسپلٹ کنیکٹر 6A تھری-فیز کرنٹ ٹرانسفارمر سیکنڈری وائنڈنگ اور میٹر یا ریلے کے درمیان لنک ہے جو اسے پڑھتا ہے۔ اسے دو حصوں کے طور پر بنایا گیا ہے: پینل کے ساتھ ایک بیس لگا ہوا ہے، اور ایک پلگ ایبل ٹاپ جو CT لوپ کو آلے تک لے جاتا ہے۔
یہ جس خطرہ کو دور کرتا ہے وہ کھلا-سرکٹ آپریشن ہے۔ ایک CT سیکنڈری کرنٹ لے جانے کے دوران جب اس کا پرائمری متحرک ہوتا ہے تو لوپ ٹوٹنے کے وقت ٹرمینل وولٹیج کو کلو وولٹ رینج میں لے جائے گا، جو بالکل وہی ہے جو لائیو CT سرکٹ پر ٹرمینل کے کام کو غیر محفوظ بناتا ہے۔ یہاں شارٹنگ کا راستہ رابطوں سے پہلے بند ہو جاتا ہے، اس لیے اوپر سے دور آنے سے پہلے ہی وائنڈنگ کو چھوٹا کر دیا جاتا ہے اور ثانوی کو کبھی کھلا نہیں چھوڑا جاتا ہے۔
300 V / 600 V AC پر مسلسل 6 A کا درجہ دیا گیا، یہ 1 A اور 5 A CT سیکنڈری کے مطابق ہے۔ فیز-سے-فیز کلیئرنس اور کری پیج کو اس سے اوپر رکھا گیا ہے جو ایک کمپیکٹ براس بلاک پیش کر سکتا ہے، رابطے کی مزاحمت 1 mΩ سے کم رہتی ہے تاکہ میٹرنگ کا تناسب پریشان نہ ہو، اور باڈی 35 ملی میٹر DIN ریل پر چڑھ جائے۔
تکنیکی وضاحتیں
6 A تھری-فیز اسپلٹ ورژن کے لیے معیاری ترتیب۔ ریلیز سے پہلے اپنی CT سیکنڈری ڈرائنگ کے خلاف ہر لائن کی تصدیق کریں۔
| پیرامیٹر | قدر |
|---|---|
| کنفیگریشن | تھری فیز + نیوٹرل، اسپلٹ - ایک فکسڈ بیس پر پلگ ایبل ٹاپ |
| سی ٹی سیکنڈری لوپ | 1 A اور 5 A برائے نام CT سیکنڈریز - سیریز کا حوالہ، تصدیق کریں۔ |
| ریٹیڈ کرنٹ | 6 A مسلسل |
| شرح شدہ وولٹیج | 300 V / 600 V AC |
| کلیئرنس، فیز ٹو فیز | 8 ملی میٹر سے زیادہ یا اس کے برابر - بھائی کلیئرنس کنیکٹر صفحہ کی قدر، تصدیق کریں |
| کری پیج فاصلہ | 10 ملی میٹر سے زیادہ یا اس کے برابر - بھائی کلیئرنس کنیکٹر صفحہ کی قدر، تصدیق کریں |
| سی ٹی شارٹنگ | بلٹ ان-میک-بریک-سے پہلے؛ شارٹنگ کا راستہ بند ہو جاتا ہے کیونکہ اوپر کا حصہ الگ ہوتا ہے۔ |
| مزاحمت سے رابطہ کریں۔ | < 1 mΩ |
| موصلیت مزاحمت | >100 MΩ 500 V DC - پر بہن بھائی کا فکسڈ ورژن 500 MΩ سے بڑا یا اس کے برابر شائع کرتا ہے، شائع کرنے سے پہلے صلح کر لیں۔ |
| ڈائی الیکٹرک کا مقابلہ | 1 منٹ کے لیے 2 kV AC |
| آپریٹنگ درجہ حرارت | −25 ڈگری سے +85 ڈگری |
| رابطہ کا مواد | اعلی-پاکیزہ الیکٹرولائٹک کاپر، چاندی چڑھایا |
| ہاؤسنگ | فلیم-ریٹارڈنٹ انجینئرنگ پلاسٹک، UL94 V-0 - بہن بھائی ورژن PA66+GF30 شائع کرتا ہے، گریڈ کی تصدیق کریں |
| داخلی تحفظ | IP54 |
| چڑھنا | 35 ملی میٹر DIN ریل - آپ کے پینل کے لیے تصدیق کریں۔ |
| سرکٹ کی شناخت | فیز اور قطبی شناخت کاروں کو جسم پر ڈھالا جاتا ہے۔ |
| سیل کرنا | 0.5–1.0 ملی میٹر یوٹیلیٹی سیل وائر کے لیے سیل-وائر ہول - بہن بھائی کے صفحہ پر شائع ہوا، تقسیم شدہ ورژن کی تصدیق کریں۔ |
| ڈیزائن حوالہ | IEC 60947-7-1 - سیریز کا حوالہ؛ ٹائپ ٹیسٹ رپورٹ کے خلاف تصدیق کریں، ماخذ صفحہ اس کے بجائے IEC 61869-2 کا حوالہ دیتا ہے (ضمیمہ B دیکھیں) |
| حسب ضرورت | OEM / ODM فی گاہک ڈرائنگ، بشمول قطب شمار اور مارکنگ |
| MOQ | ترتیب پر منحصر ہے؛ مقدمے کی سماعت کے احکامات قابل تبادلہ |
| کوالٹی گارنٹی | شپمنٹ کی تاریخ سے 12-24 ماہ |
| مینوفیکچرنگ سٹینڈرڈ | ISO 9001 کوالٹی مینجمنٹ سسٹم |
| پیکجنگ | معیاری برآمدی پیکیجنگ |
| ڈیلیوری پورٹس | ننگبو پورٹ/شنگھائی پورٹ |
| اقتباس ٹرناراؤنڈ | 24 گھنٹے کے اندر |
بنیادی فوائد
چار ڈیزائن پوائنٹس فیصلہ کرتے ہیں کہ آیا CT سیکنڈری سرکٹ عملے کو خطرے میں ڈالے بغیر کھولا جا سکتا ہے۔
بریک شارٹنگ-اس سے پہلے-بنائیں، فٹ ہونے کے لیے لنک نہیں۔
یاد رکھنے کے لیے کوئی الگ شارٹنگ لنک نہیں ہے۔ سب سے اوپر میں شارٹنگ کا راستہ ہوتا ہے، لہذا یہ رابطوں کے الگ ہونے سے ایک لمحے پہلے CT لوپ پر بند ہو جاتا ہے اور پرائمری کے لائیو ہونے کے دوران وائنڈنگ کبھی نہیں کھلتی۔
فیز-سے-فیز کلیئرنس اچھی طرح سے کھلا ہے۔
مراحل کے درمیان کلیئرنس اور کری پیج کو ایک کمپیکٹ براس بلاک کے حاصل ہونے سے اوپر رکھا جاتا ہے، اس لیے ایک فیز پر عارضی کے پاس سفر کرنے کے لیے ایک لمبا سطحی راستہ ہوتا ہے اس سے پہلے کہ وہ اگلے تک پہنچ سکے۔
ذیلی-Milliohm رابطہ پاتھ
سلور-پلیٹیڈ الیکٹرولائٹک کاپر 1 mΩ سے کم رابطے کی مزاحمت رکھتا ہے، لہذا میٹر جس چھوٹے ثانوی کرنٹ کے ساتھ کام کرتا ہے اسے عمر بڑھنے والے جوائنٹ سے پیمانہ نہیں کیا جاتا ہے۔
فکسڈ بیس، پلگ ایبل ٹاپ
جب اوپر کو اٹھایا جاتا ہے تو پینل کی وائرنگ بیس پر اتری رہتی ہے۔ میٹر کی جانچ، کیلیبریشن یا تبدیلی سب سے اوپر ہوتی ہے، CT سیکنڈری کو دوبارہ ختم کیے بغیر۔
وائر کیج ٹرمینل بمقابلہ روایتی پیتل ٹرمینل
اس کنیکٹر اور روایتی پیتل کے ٹرمینل بلاک کے درمیان فرق اس وقت ظاہر ہوتا ہے جب لوپ کو کھولنا ہوتا ہے۔
| موازنہ کا نقطہ | اسکرو-کلیمپ اسپلٹ کنیکٹر (یہ کنیکٹر) | روایتی پیتل کا ٹرمینل |
|---|---|---|
| سی ٹی لوپ کھولنا | شارٹنگ کا راستہ رابطوں کے حصے سے پہلے بند ہوجاتا ہے، لہذا ثانوی کبھی بھی کھلا نہیں ہوتا ہے۔ | انسٹالر کو پہلے ایک بیرونی شارٹنگ لنک کو فٹ کرنا ہوگا۔ |
| ایک پرچی کی قیمت | جلدی کرنے والا ہاتھ سمیٹ کو کھلا نہیں چھوڑ سکتا | دیر سے یا غائب لنک ٹرمینل پر کلو وولٹ رکھتا ہے۔ |
| مرحلہ علیحدگی | مولڈ باڈی کے ذریعہ کلیئرنس اور کری پیج طے کیا گیا ہے۔ | اس بات پر منحصر ہے کہ انسٹالر نے تار کی دموں کو کس طرح پہنایا ہے۔ |
| رابطہ کا راستہ | چاندی-کاپر چڑھایا ہوا 1 mΩ سے کم، 6 A پر مستحکم | آکسائیڈ فلم اور بار بار ری-ٹارک کے ساتھ رینگتا ہے۔ |
| آلے کی طرف | اوپر کا پلگ ان پلگ ہو جاتا ہے، اس لیے میٹر لوپ کو ٹیسٹ کے لیے الگ کیا جا سکتا ہے۔ | لوپ کو ٹرمینل پر توڑنا پڑتا ہے، لائیو |
| سروسنگ کو دہرائیں۔ | ٹریک کرنے کے لیے ڈھیلے ہارڈ ویئر کے ساتھ بار بار ٹیسٹ سائیکل | لنک کو ڈھونڈنا، نصب کرنا، پھر دوبارہ ذخیرہ کرنا ہے۔ |
پیشہ ورانہ پیداوار کا عمل
پانچ مراحل، فی بیچ ریکارڈ شدہ برقی نتائج کے ساتھ۔
رابطہ قائم کرنے والی - کاپر بار کاٹ کر کسٹمر ڈرائنگ میں بنائی جاتی ہے۔
چاندی کی چڑھانا - کو اسمبلی سے پہلے کانٹیکٹ باڈی پر لگایا جاتا ہے۔
ہاؤسنگ مولڈنگ - شعلے- ریٹارڈنٹ باڈیز کو UL94 V-0 درجہ بندی میں ڈھالا جاتا ہے۔
اسمبلی - بیس، پلگ ایبل ٹاپ اور شارٹنگ پاتھ تینوں مراحل میں رجسٹر میں بیٹھا ہے۔
روٹین ٹیسٹ - موصلیت مزاحمت 100 MΩ سے اوپر 500 V DC پر، ڈائی الیکٹرک 2 kV AC پر ایک منٹ تک مزاحمت، 1 mΩ سے کم رابطہ مزاحمت۔
مواد اور سطح کے علاج کے اختیارات
آرڈر کے اندر جانے سے پہلے دو مادی فیصلے طے کرنے کے قابل ہیں۔
سلور-پلیٹڈ الیکٹرولیٹک کاپر رابطے
چاندی کی چڑھائی کے ساتھ اعلی-پاکیزہ الیکٹرولائٹک کاپر رابطے کے راستے کو 1 mΩ کے نیچے رکھتا ہے اور اسے تھرمل سائیکلنگ کے ذریعے وہاں رکھتا ہے، جو سروس کی زندگی میں پیمائش کے تناسب کی حفاظت کرتا ہے۔
شعلہ-ریٹارڈنٹ ہاؤسنگ، درجہ بند IP54
جسم شعلہ ہے-ریٹارڈنٹ انجینئرنگ پلاسٹک جس کی درجہ بندی UL94 V-0 ہے، اور اسمبلی کو اندرونی اور بیرونی میٹرنگ انکلوژرز میں دھول اور سپلیش کے خلاف IP54 پر سیل کر دیا گیا ہے۔
درخواست کے منظرنامے۔
تین جگہیں جہاں ایک تقسیم شدہ CT کنیکٹر اپنی ریل کی جگہ کماتا ہے۔
تین-فیز CT میٹرنگ کیبنٹ
یوٹیلیٹی اور کمرشل میٹرنگ کیبینٹ جہاں تین-فیز CT سیکنڈری ایک میٹر کو فیڈ کرتی ہے، اور لوپ کو پرائمری سرکٹ کو سروس سے باہر کیے بغیر جانچ کے لیے کھولنا ہوتا ہے۔
ہائی-وولٹیج کی تقسیم کے سیکنڈری سرکٹس
سوئچ گیئر اور پروٹیکشن پینلز جہاں CT سیکنڈری ریلے اور آلات کو فیڈ کرتے ہیں، اور جہاں دیکھ بھال کے دوران کھلی وائنڈنگ ناکامی کا موڈ ہے جو عملے کو ڈیزائن کرنا ہوتا ہے۔
ٹیسٹ بینچز اور پورٹیبل ٹیسٹ کا سامان
بینچ جہاں ٹرانسفارمرز اور میٹر منسلک ہوتے ہیں اور بار بار منقطع ہوتے ہیں، اس لیے شارٹنگ ہر بار قابل اعتماد طریقے سے ہونی چاہیے بجائے اس کے کہ نصب کیے جانے والے لنک پر منحصر ہو۔
اکثر پوچھے گئے سوالات
س: جب کنیکٹر الگ ہوجاتا ہے تو CT سیکنڈری کا کیا ہوتا ہے؟
A: اوپر کے اندر ایک شارٹنگ کا راستہ رابطوں کے حصے کے طور پر بند ہو جاتا ہے، لہذا لوپ ٹوٹنے سے پہلے وائنڈنگ کو چھوٹا کر دیا جاتا ہے۔ ثانوی کبھی بھی کھلا نہیں چلتا ہے، جو ہائی وولٹیج کو ہٹاتا ہے ایک اوپن سی ٹی سیکنڈری دوسری صورت میں جب پرائمری کو متحرک کرتی ہے تو پیدا کرے گی۔
سوال: الیکٹریکل ریٹنگز کیا ہیں؟
A: 6 A مسلسل 300 V / 600 V AC پر، 1 A اور 5 A CT سیکنڈری کے لیے۔ رابطے کی مزاحمت 1 mΩ سے کم رہتی ہے، 500 V DC پر 100 MΩ سے اوپر کی موصلیت مزاحمت، اور ہر یونٹ کو 2 kV AC پر ایک منٹ کے لیے معمول کے مطابق جانچا جاتا ہے۔
سوال: اس سائٹ پر اسپلٹ ورژن فکسڈ کنیکٹر سے کیسے مختلف ہے؟
A: فکسڈ ورژن کو ایک بیرونی شارٹنگ لنک کی ضرورت ہوتی ہے اور یہ مستقل تنصیبات کے لیے موزوں ہے جہاں میٹر کو شاذ و نادر ہی ہٹایا جاتا ہے۔ یہ تقسیم شدہ ورژن پلگ ایبل ٹاپ میں شارٹنگ کا راستہ رکھتا ہے، جو میٹر کی بار بار جانچ، کیلیبریشن یا تبدیلی کو عملی بناتا ہے۔
س: فیز کلیئرنس کیا ہے، اور یہ کیسے ماؤنٹ ہوتا ہے؟
A: فیز-سے-فیز کلیئرنس کو اچھی طرح سے کھلا رکھا گیا ہے، جو 8 ملی میٹر کے ساتھ 10 ملی میٹر کری پیج کے ساتھ کلیئرنس کنیکٹر صفحہ پر شائع کیا گیا ہے۔ باڈی 35 ملی میٹر DIN ریل پر چڑھتی ہے اور اسے فیز اور پولرٹی شناخت کنندگان سے نشان زد کیا جاتا ہے۔ اپنی ڈرائنگ کے خلاف دونوں اعداد و شمار کی تصدیق کریں۔
سوال: کیا آپ حسب ضرورت کی حمایت کرتے ہیں، اور MOQ کیا ہے؟
A: قطب کی ترتیب، مارکنگ اور سگ ماہی کے اختیارات OEM یا ODM شرائط کے تحت آپ کی ڈرائنگ میں تیار کیے جا سکتے ہیں۔ MOQ کا انحصار کنفیگریشن اور اس میں شامل کسی بھی ٹولنگ پر ہے، اور نئے پروجیکٹ کے ٹرائل آرڈرز قابل تبادلہ ہیں۔ 24 گھنٹے کے اندر اپنی CT سیکنڈری ڈرائنگ اور کوٹیشن کے لیے بھیجیں۔
